#1. Buhar Kazanının Temel Çalışma Prensibi ve Termodinamik Altyapı
Buhar kazanı; yakıtın (doğalgaz, LPG, fuel-oil, motorin veya biyokütle) yakılması sonucu açığa çıkan kimyasal enerjiyi, ısı enerjisine dönüştürerek basınçlı bir kap içerisinde bulunan suya aktaran ve suyu doygun veya kızgın buhar fazına geçiren termodinamik bir sistemdir. Endüstriyel proseslerde buhar; yüksek ısı taşıma kapasitesi (gizli buharlaşma ısısı), hassas sıcaklık kontrolü sağlaması, zehirsiz ve çevre dostu bir ısı taşıyıcı akışkan olması nedeniyle tekstil, gıda, kimya, ambalaj, ilaç ve enerji santrallerinde vazgeçilmez birincil enerji kaynağıdır.
Buharlaşma süreci, sabit basınç altında suyun doyma sıcaklığına (kaynama noktasına) ulaştırılmasıyla başlar. 10 bar işletme basıncında su yaklaşık 184°C sıcaklıkta buharlaşır ve 1 kg suyun buharlaşması için sisteme yaklaşık 2015 kJ gizli ısı transfer edilmelidir. Artı Kazan skoç tip buhar kazanları, bu faz dönüşümünü minimum baca gazı kaybı ve %92'ye varan ısıl verim ile gerçekleştirecek şekilde tasarlanır.
#2. Endüstriyel Buhar Kazanı Çeşitleri ve Karşılaştırma
Modern sanayide kullanılan buhar kazanları yapısal tasarım ve ısı transfer mekanizmalarına göre temelde iki ana sınıfta toplanır:
- Duman Borulu (Skoç Tip - Fire Tube) Kazanlar: Yanma gazlarının boruların içinden geçtiği, suyun ise bu boruların etrafında ve gövde içerisinde bulunduğu sistemlerdir. Yüksek su hacmi sayesinde ani buhar çekişlerine (peak loads) karşı muazzam bir akümülasyon kabiliyetine sahiptirler. 0.5 bar ile 25 bar basınç ve 100 kg/h ile 25.000 kg/h buhar kapasitesi aralığında en ekonomik, dayanıklı ve uzun ömürlü çözümdür.
- Su Borulu (Water Tube) Kazanlar: Suyun boruların içinden geçtiği, alev ve duman gazlarının boruların dışını yaladığı sistemlerdir. Çok yüksek basınç (30 bar - 150 bar) ve aşırı yüksek kapasiteler (büyük enerji santralleri) için tercih edilir.
#3. Skoç Tip 3 Geçişli (3-Pass) Buhar Kazanlarının Mühendislik Üstünlüğü
Artı Kazan'ın uzmanlık alanı olan **3 Geçişli Skoç Tip Buhar Kazanları**, EN 12953 standardına tam uyumlu olarak üretilmektedir:
1. **Birinci Geçiş (Külhan / Cehennemlik):** Brülör alevinin oluşturduğu ilk yanma odasıdır. Radyasyonla ısı transferinin en yoğun gerçekleştiği kısımdır. Dalgalı (koruge) külhan geometrisi sayesinde termal genleşmeler absorbe edilir ve mukavemet katbekat artar.
2. **İkinci Geçiş (Dönüş Boruları):** Alev sonu dönüş hücresinden (ıslak sırt - wet back dizayn) çıkan sıcak duman gazlarının birinci duman borusu demetinden geçişidir.
3. **Üçüncü Geçiş:** Ön duman sandığından yönlendirilen gazların son boru demetinden geçerek arka duman sandığına ve bacaya ulaştığı bölgedir.
Islak sırt (wet-back) yapısı, refrakter beton ihtiyacını ve arka kapak ısı kayıplarını sıfırlayarak enerjinin doğrudan kazan suyuna transfer edilmesini garanti eder.
#4. Yakıt Seçenekleri ve Brülör Optimizasyonu
Endüstriyel buhar kazanlarında yakıt maliyeti, bir kazanın 10 yıllık toplam işletme maliyetinin %85'inden fazlasını oluşturur. Bu sebeple doğru yakıt ve brülör kombinasyonu hayati önemdedir:
- **Gaz Yakıtlı Sistemler (Doğalgaz / LPG):** Düşük kurum oluşumu, tam yanma (%92+ verim), O2 trim kontrollü modülasyonlu brülörler ile sıfıra yakın baca kayıpları ve düşük NOx emisyonu sağlar.

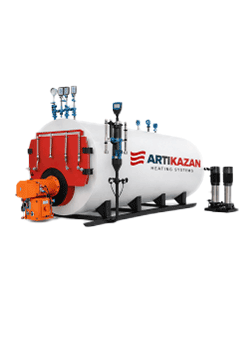

- **Sıvı Yakıtlı Sistemler (Motorin / Fuel-Oil No:4-6):** Gaz hattı bulunmayan veya yedek yakıt ihtiyacı olan sanayi tesisleri için idealdir. Ön ısıtmalı yakıt pompaları ve yüksek basınçlı mekanik/hava atomizasyonlu brülörler kullanılır.
- **Dual Fuel (Çift Yakıtlı) Brülörler:** Tek bir tuşla gazdan motorine geçiş yaparak enerji krizlerinde fabrikanın üretiminin durmasını engeller.

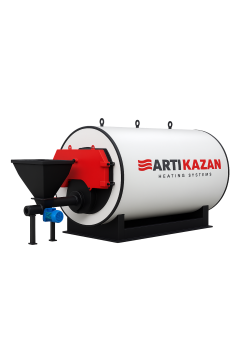

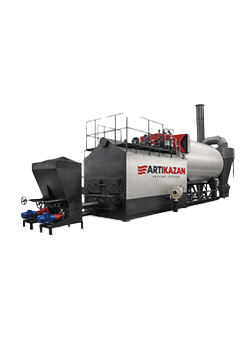

- **Katı Yakıtlı & Stokerli Buhar Kazanları:** Kömür, pirina veya biyokütle peletleri gibi yerel ucuz yakıt kaynakları için helezonlu besleme ve ön ocak modülleriyle entegre edilir.
#5. Blöf Yönetimi, Su Şartlandırma ve Verim Artırma Yöntemleri
Kazan besleme suyundaki çözünmüş katı maddeler (TDS) su buharlaştıkça kazan içinde konsantre olur. Bu mineraller kazan boruları üzerinde kireç taşı (kazan taşı) tabakası oluşturur. Yalnızca **1 mm kalınlığındaki kireç tabakası**, ısı transferini engelleyerek yakıt tüketimini **%3 ila %5 oranında artırır** ve boruların aşırı ısınarak yarılmasına yol açabilir.
- **Otomatik Yüzey Blöfü:** Su yüzeyinde biriken yüksek iletkenlikteki mineral konsantrasyonunu sürekli ölçen iletkenlik sensörleri ve modülasyonlu vana grubuyla kontrol edilir.
- **Dip Blöfü:** Kazan tabanına çöken çamur ve tortuların pnömatik tahliye ventiliyle günde birkaç saniye süreyle tahliye edilmesidir.
- **Ekonomizer Entegrasyonu:** Bacadan 220°C sıcaklıkta çıkan duman gazlarının ısısını kullanarak kazan besi suyunu 80°C'den 115°C'ye ısıtır. Besi suyundaki her **6°C'lik sıcaklık artışı, kazanın yakıt tüketimini net %1 oranında düşürür**.
#6. EN 12953 ve PED 2014/68/EU Emniyet Direktifleri
Buhar kazanı üretimi, can ve mal güvenliği açısından dünyanın en sıkı denetlenen mühendislik disiplinlerinden biridir. Artı Kazan bünyesinde üretilen tüm buhar kazanları;
- **Malzeme Kalitesi:** Yüksek sıcaklık ve basınç dayanımlı P265GH veya P355GH kazan sacları ve EN 10216-2 normunda dikişsiz çelik çekme borular kullanılır.
- **Tahribatsız Muayene (NDT):** Kazan gövdesi üzerindeki tüm boyuna ve dairesel kaynak dikişleri %100 Radyografik (X-Ray) ve Ultrasonik muayenelerden geçirilir.
- **Hidrostatik Basınç Testi:** Tasarım çalışma basıncının 1.5 katı basınç altında bağımsız onaylanmış kuruluş (TÜV, Loyd) gözetiminde test edilerek CE belgesiyle mühürlenir.
- **72 Saat Gözetimsiz Çalışma Donanımı:** EN 12953-6 gereğince çift bağımsız emniyet seviye elektrodu, yüksek basınç limit presostatları ve yaylı emniyet ventilleriyle donatılır.
#7. Doğru Buhar Kazanı Seçimi İçin 5 Aşamalı Kontrol Listesi
1. **Pik Buhar Tüketimi (Peak Load):** Tesisin eşzamanlı maksimum buhar ihtiyacı tam olarak belirlenmeli, en az %15 güvenlik marjı eklenmelidir.
2. **İşletme Basıncı Optimizasyonu:** Prosesin ihtiyaç duyduğu buhar basıncı belirlenmeli; buhar yüksek basınçta üretilip hatlarda taşındıktan sonra kullanım noktalarında basınç düşürücü vanalarla düşürülmelidir.
3. **Kondens Geri Kazanım Oranı:** Buharın ısısını bıraktıktan sonra yoğuşan sıcak saf suyun (kondens) geri dönüş yüzdesi hesaplanmalıdır. Geri dönen her %10'luk kondens %1 yakıt tasarrufu sağlar.
4. **Kazan Dairesi Yerleşimi ve Havalandırma:** Brülörün verimli yanması için yeterli taze hava debisi ve baca çekiş hesabı (DIN 4705) projelendirilmelidir.
5. **Servis ve Yedek Parça Güvencesi:** Üretici firmanın acil servis müdahale süresi ve orijinal yedek parça bulunabilirliği değerlendirilmelidir.
